AR-TEG 模板售賣

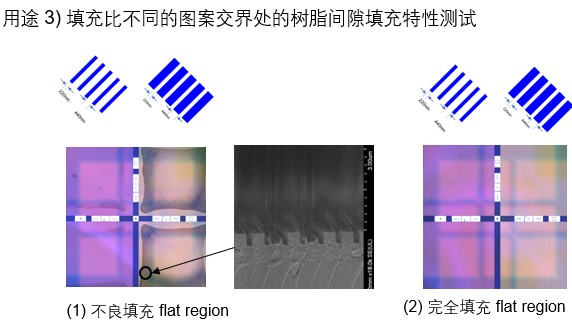

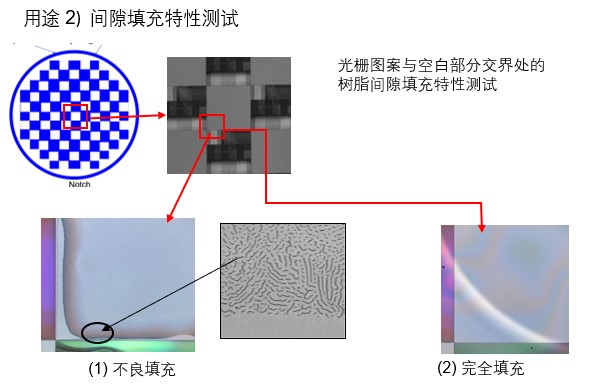

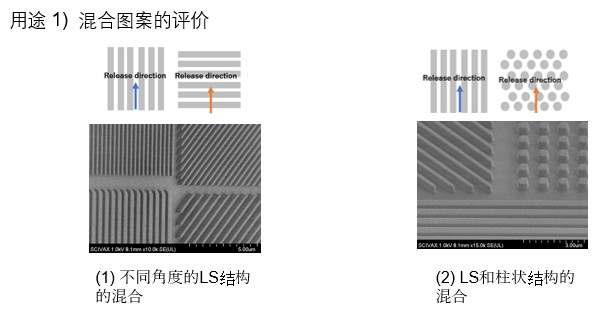

8寸測試用模板，是用於評價製造AR眼鏡用光波導的晶元級奈米壓印技術的工具。此模板特别適用於評價高折射材料的壓印工藝，並被用於奈米壓印量產的測試。圖案的設計包括不同填充比，不同偏向角的二维光栅，柱状結構和空白區域。我们也可以提供無空白區域的全圖案模板。
*圖案的設計不包含任何IP，使用這些模板進行測試没有任何限制。
產品說明
8寸測試用模板，是用於評價製造AR眼鏡用光波導的晶元級奈米壓印技術的工具。此模板特别適用於評價高折射材料的壓印工藝，並被用於奈米壓印量產的測試。圖案的設計包括不同填充比，不同偏向角的二维光栅，柱状結構和空白區域。我们也可以提供無空白區域的全圖案模板。
*圖案的設計不包含任何IP，使用這些模板進行測試没有任何限制。
AR-TEG
| 產品編號 | 結構形狀 | 總面積 | 材料 | 排列 |
|
TEG-AR-C-200 |

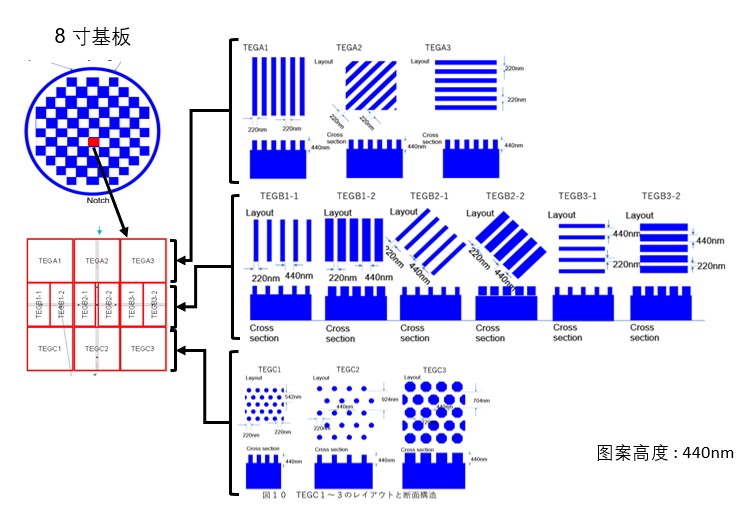

Refer to the below Figure for detail |
Refer to the below Figure for detail |
φ200mm |
Checkerboard pattern |
|
TEG-AR-C-15×15 |
ditto |
ditto |
Roughly 30x30mm |
Checkerboard pattern (2 shots for patterned, 2 shots for blanket) |
|
TEG-AR-F-200 |
ditto | φ200mm | ditto | Full pattern (97 shots for patterned) |
|
TEG-AR-F-15×15 |
ditto | Roughly 30x30mm | ditto | Full pattern (4 shots patterned) |
